কেন নির্মাতারা একটি সম্পূর্ণ স্বয়ংক্রিয় পাওয়ার কর্ড সমাবেশ লাইনে স্যুইচ করছেন
A সম্পূর্ণ স্বয়ংক্রিয় পাওয়ার কর্ড সমাবেশ লাইন ম্যানুয়াল কাটিং, স্ট্রিপিং, ক্রিমিং এবং ছাঁচনির্মাণ স্টেশনগুলিকে সিঙ্ক্রোনাইজড রোবোটিক মডিউলগুলির সাথে প্রতিস্থাপন করে যা একটি কর্ডকে কাঁচা তার থেকে একটি সমাপ্ত, পরীক্ষিত প্লাগে একটি একক অবিচ্ছিন্ন প্রবাহে নিয়ে যায়। এই স্থানান্তরটি গুরুত্বপূর্ণ কারণ পাওয়ার কর্ড উত্পাদন উচ্চ-ভলিউম এবং প্রকৃতির দ্বারা পুনরাবৃত্তিমূলক, এবং এমনকি ক্রিম্প গভীরতা বা তারের স্ট্রিপিং দৈর্ঘ্যের ছোট ম্যানুয়াল অসঙ্গতিগুলি ক্ষেত্রের ব্যর্থতা, ওয়ারেন্টি দাবি বা শংসাপত্র প্রত্যাখ্যান হতে পারে।
মূল সুবিধা হল পুনরাবৃত্তিযোগ্যতার সাথে থ্রুপুট যুক্ত। একটি ভাল-টিউন করা স্বয়ংক্রিয় লাইন প্রতি শিফটে কয়েক হাজার ফিনিশড কর্ড আউটপুট করতে পারে যখন মাত্রিক সহনশীলতা ধারণ করে যা ম্যানুয়াল স্টেশনগুলি ধারাবাহিকভাবে মেলে না। যে কারখানাগুলি আধা-স্বয়ংক্রিয় থেকে সম্পূর্ণ স্বয়ংক্রিয় কোষে রূপান্তরিত হয় সেগুলি সাধারণত পুনঃওয়ার্কের হারে পরিমাপযোগ্য ড্রপের পাশাপাশি দৈনিক আউটপুটে দ্বিগুণ-অঙ্কের লাভের রিপোর্ট করে, যেহেতু প্রতিটি ক্রিম্প, ওয়েল্ড এবং ছাঁচ চক্র অপারেটরের দক্ষতার উপর নির্ভর না করে একই প্রোগ্রাম করা প্যারামিটার অনুসরণ করে।
কিভাবে একটি সম্পূর্ণ স্বয়ংক্রিয় পাওয়ার কর্ড সমাবেশ লাইন কাজ করে

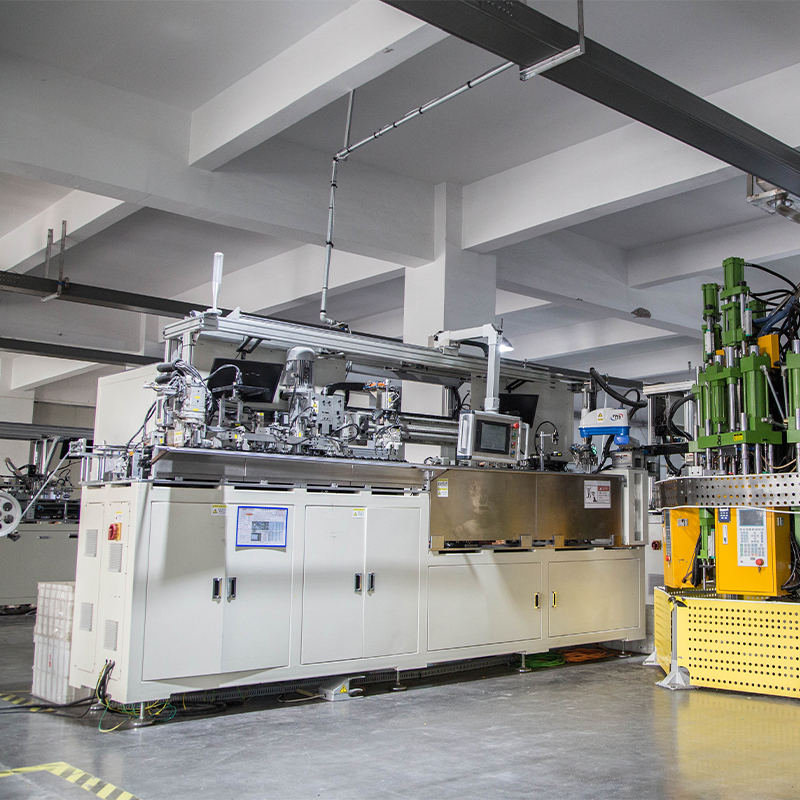

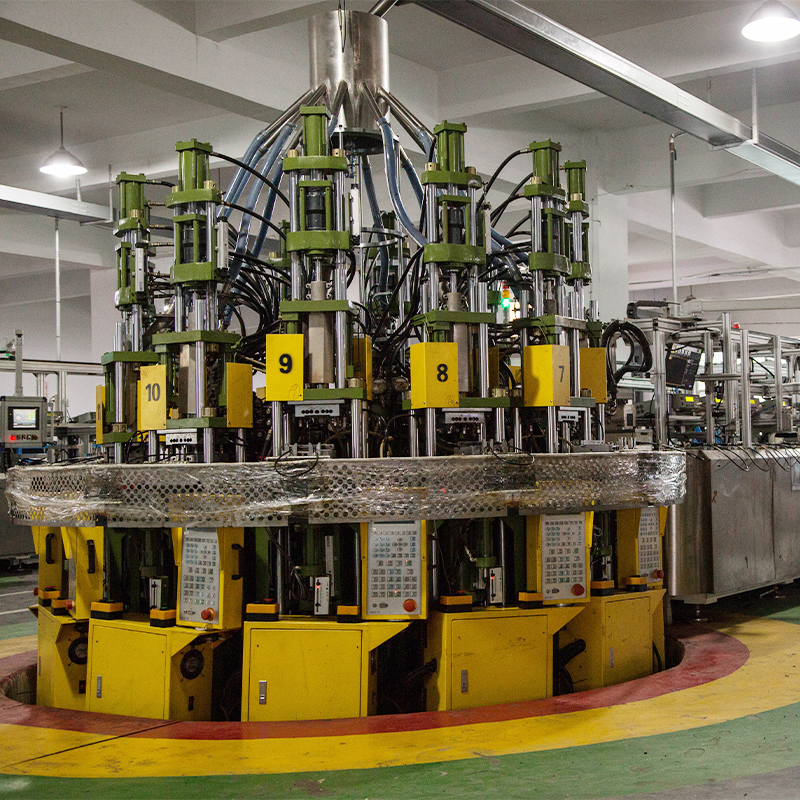

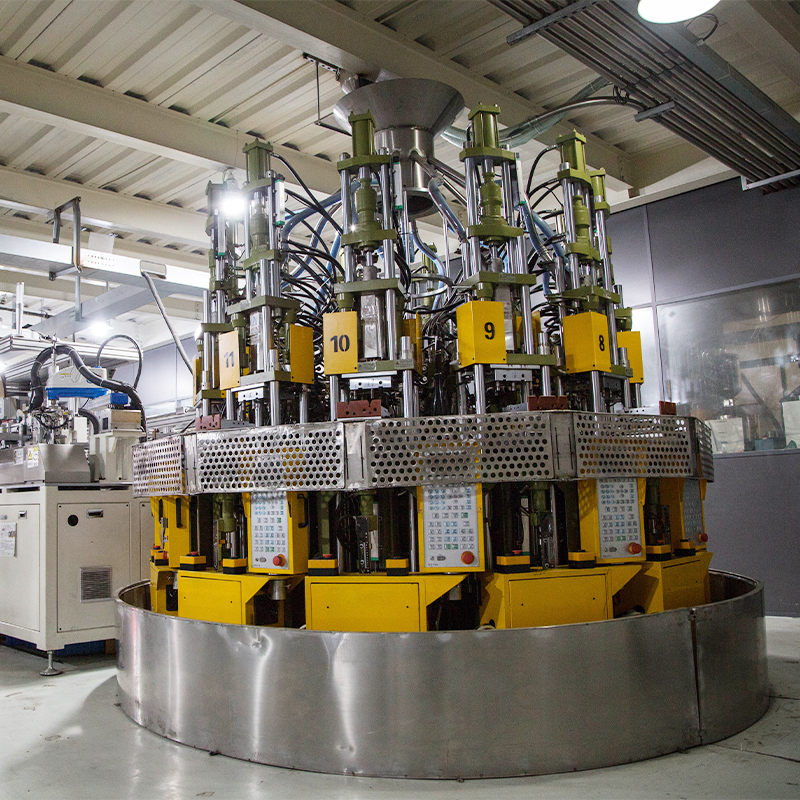

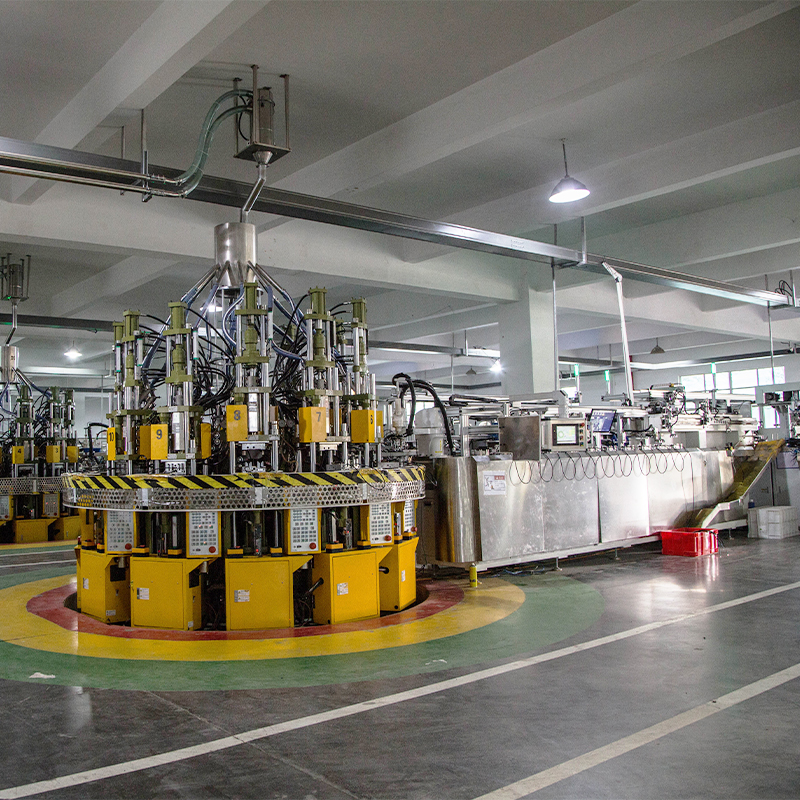

প্রক্রিয়াটি কনভেয়র বা রোটারি ইনডেক্সিং টেবিল দ্বারা সংযুক্ত ডেডিকেটেড স্টেশনগুলির একটি ক্রম হিসাবে সংগঠিত হয়, তাই প্রতিটি অপারেশন যাচাই করার পরে কর্ড স্বয়ংক্রিয়ভাবে অগ্রসর হয়।
কোর প্রসেস স্টেশন
- নির্দিষ্ট কর্ড দৈর্ঘ্য তারের খাওয়ানো এবং নির্ভুলতা কাটা
- ডুয়াল-এন্ড স্ট্রিপিং কপার স্ট্র্যান্ডগুলিকে নিক না করে কন্ডাক্টরগুলিকে প্রকাশ করতে
- একটি নিরাপদ বৈদ্যুতিক সংযোগের জন্য টার্মিনাল ক্রিমিং বা অতিস্বনক ঢালাই
- ক্রিমড টার্মিনালের চারপাশে প্লাগ বডি ইনজেকশন ছাঁচনির্মাণ বা যান্ত্রিক সমাবেশ
- ইন-লাইন বৈদ্যুতিক পরীক্ষা, যার মধ্যে ধারাবাহিকতা, ডাইলেকট্রিক প্রতিরোধ এবং পোলারিটি পরীক্ষা
- স্বয়ংক্রিয় লেবেলিং, কয়েলিং এবং প্যাকিং
যেহেতু পরীক্ষা একটি পৃথক অফলাইন ব্যাচ পদক্ষেপ হিসাবে সঞ্চালিত না হয়ে সরাসরি লাইনে এম্বেড করা হয়, ত্রুটিযুক্ত ইউনিটগুলিকে পতাকাঙ্কিত করা হয় এবং অবিলম্বে বের করে দেওয়া হয়, তাদের প্যাকেজিংয়ে পৌঁছাতে বাধা দেয়। UL, VDE, CCC, বা SAA সার্টিফিকেশনের প্রয়োজনীয়তা পূরণ করতে হবে এমন কর্ডগুলির জন্য স্বয়ংক্রিয় লাইনগুলি পছন্দ করার প্রধান কারণগুলির মধ্যে এই ইনলাইন গুণমান নিয়ন্ত্রণ হল অন্যতম।
উপাদান নির্বাচন এবং লাইন কর্মক্ষমতা উপর এর প্রভাব
একটি স্বয়ংক্রিয় লাইন কেবল তারের জ্যাকেট এবং এর মাধ্যমে চলমান অন্তরণ যৌগ হিসাবে নির্ভরযোগ্য। অসামঞ্জস্যপূর্ণ পিভিসি যৌগগুলি স্ট্রিপিং স্টেশনগুলিকে কন্ডাক্টরের উপর অবশিষ্ট নিরোধক ছেড়ে দিতে পারে বা বিপরীতভাবে, তামাকে নিক করতে পারে, উভয়ই বৈদ্যুতিক পরীক্ষা কেন্দ্রে ট্রিগার প্রত্যাখ্যান করে। সরবরাহকারী যেমন হেজিন ইলেকট্রনিক্স টেকনোলজি কোং, লি. , 2010 সালে প্রতিষ্ঠিত এবং 20,000-বর্গ-মিটার সুবিধা জুড়ে ছয়টি অভ্যন্তরীণ মিক্সার সহ সম্পূর্ণ স্বয়ংক্রিয় যৌগিক লাইন পরিচালনা করে, পরিবেশ বান্ধব, শিখা-প্রতিরোধক, নিরোধক এবং শীথিং পিভিসি যৌগ তৈরি করে যা বিশেষভাবে উচ্চ-গতির স্থিতিশীল পারফরম্যান্সের জন্য প্রকৌশলী, বাৎসরিক ওয়্যার এবং 200-এর বার্ষিক ওয়্যার এবং 200 সাপোর্ট টন
জ্যাকেটের যৌগটির কঠোরতা এবং স্থিতিস্থাপকতার সাথে স্ট্রিপিং ব্লেড সেটিংসের সাথে মিল করা কন্ডাক্টর স্ট্র্যান্ডে মাইক্রো-কাট কমিয়ে দেয়, যা ডাইইলেকট্রিক প্রতিরোধ পরীক্ষায় ব্যর্থতার হার কমিয়ে দেয় - প্রায়শই পাওয়ার কর্ড লাইনে স্ক্র্যাপের একক বৃহত্তম উত্স।
লাইন দক্ষতা পরিমাপ: মূল আউটপুট মেট্রিক্স
স্বয়ংক্রিয়করণে বিনিয়োগ করার আগে, নির্মাতারা সাধারণত মূলধন ব্যয়কে ন্যায্যতা দেওয়ার জন্য ম্যানুয়াল এবং স্বয়ংক্রিয় সেটআপগুলির মধ্যে কিছু কর্মক্ষমতা সূচকের তুলনা করে।
| মেট্রিক | ম্যানুয়াল সমাবেশ | সম্পূর্ণ স্বয়ংক্রিয় লাইন |
|---|---|---|
| প্রতি লাইনে অপারেটর প্রয়োজন | 6-10 | 1-2 |
| মাত্রিক সামঞ্জস্য | অপারেটর-নির্ভর | প্রোগ্রাম-নিয়ন্ত্রিত, পুনরাবৃত্তিযোগ্য |
| ইনলাইন বৈদ্যুতিক পরীক্ষা | ব্যাচ, অফলাইন | 100% ইন-লাইন পরীক্ষা |
শিল্প স্কেলে উৎপাদনের সুবিধাগুলি সম্পূর্ণ অটোমেশন কী অর্জন করতে পারে তা ব্যাখ্যা করে: সিক্সি ওয়ানেং ইলেক্ট্রন কোং, লিমিটেড , 1995 সালে প্রতিষ্ঠিত, একটি স্মার্ট কারখানা পরিচালনা করে যা এর চেয়ে বেশি কাজ করে দৈনিক 600,000 ইউনিট , 100 টিরও বেশি প্রকৌশলী এবং UL, VDE, CCC, SAA, UKCA, CE, RoHS এবং REACH সহ সার্টিফিকেশন দ্বারা সমর্থিত, হোম অ্যাপ্লায়েন্স, চিকিৎসা সরঞ্জাম এবং পাওয়ার টুল ক্লায়েন্ট পরিবেশন করে৷
বিভিন্ন কর্ড প্রকারের জন্য একটি স্বয়ংক্রিয় লাইন নির্বাচন করা
প্রতিটি পাওয়ার কর্ডের জন্য একই টুলিং প্রয়োজন হয় না। লাইন কনফিগারেশন সংযোগকারী মান এবং তারের গেজ উত্পাদিত হচ্ছে মিলিত হওয়া উচিত.
- আঞ্চলিক প্লাগ মান (US, EU, UK, AU) প্রতিটির জন্য ডেডিকেটেড মোল্ড টুলিং এবং টার্মিনাল ক্রিম্প প্রোফাইল প্রয়োজন
- 0.5 মিমি² থেকে ভারী গেজ পর্যন্ত তারের ক্রস-সেকশনগুলির জন্য সামঞ্জস্যযোগ্য স্ট্রিপিং এবং ক্রিমিং ফোর্স সেটিংস প্রয়োজন
- মেডিকেল এবং শিল্প অ্যাপ্লিকেশনের জন্য প্রায়ই অতিরিক্ত ট্রেসেবিলিটি মার্কিং এবং কঠোর প্রতিরোধ-ভোল্টেজ থ্রেশহোল্ডের প্রয়োজন হয়
প্লাগ ছাঁচনির্মাণের মাধ্যমে তামার তারের অঙ্কন থেকে সম্পূর্ণ অভ্যন্তরীণ ক্ষমতা, একটি প্রস্তুতকারককে আউটসোর্স করা উপাদানগুলির জন্য অপেক্ষা না করে দ্রুত এই পরামিতিগুলিকে সামঞ্জস্য করতে দেয়, যা কর্ডের প্রকার বা প্লাগ মানগুলির মধ্যে স্যুইচ করার সময় পরিবর্তনের সময়কে ছোট করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: কত ফ্লোর স্পেস করে a সম্পূর্ণ স্বয়ংক্রিয় পাওয়ার কর্ড সমাবেশ লাইন সাধারণত প্রয়োজন?
লেআউটগুলি স্টেশনের সংখ্যা অনুসারে পরিবর্তিত হয়, তবে স্ট্যান্ডার্ড দুই- এবং তিন-কন্ডাক্টর কর্ডগুলির জন্য বেশিরভাগ রৈখিক বা ঘূর্ণমান কনফিগারেশনগুলি ইনকামিং রিল এবং আউটগোয়িং প্যাকিংয়ের জন্য বাফার জোন সহ প্রোডাকশন ফ্লোরের 15-30 মিটারের মধ্যে ফিট করে।
প্রশ্ন 2: একটি লাইন কি একাধিক প্লাগ স্ট্যান্ডার্ড পরিচালনা করতে পারে, যেমন ইউএস এবং ইইউ সংযোগকারীর মধ্যে স্যুইচ করা?
হ্যাঁ, যদি লাইনটি দ্রুত পরিবর্তনের ছাঁচ সেট এবং সামঞ্জস্যযোগ্য ক্রিম্প টুলিং ব্যবহার করে; চেঞ্জওভার সাধারণত সম্পূর্ণ রিটুলিং এর পরিবর্তে একটি সংজ্ঞায়িত সেটআপ উইন্ডো নেয়, যদিও সঠিক সময়টি সরঞ্জাম বিক্রেতার ডিজাইনের উপর নির্ভর করে।
প্রশ্ন 3: একটি স্বয়ংক্রিয় পাওয়ার কর্ড লাইনে সর্বাধিক প্রত্যাখ্যানের কারণ কী?
বেশিরভাগ প্রত্যাখ্যান দুটি সূত্রে ফিরে আসে: অসামঞ্জস্যপূর্ণ নিরোধক যৌগ যা স্ট্রিপিং ত্রুটির দিকে পরিচালিত করে, এবং মিসলাইনড ক্রাইম্পের কারণে টার্মিনাল-থেকে-কন্ডাক্টর যোগাযোগ খারাপ হয় - উভয়ই ইনলাইন বৈদ্যুতিক পরীক্ষা প্যাক করার আগে ধরার জন্য ডিজাইন করা হয়েছে।
